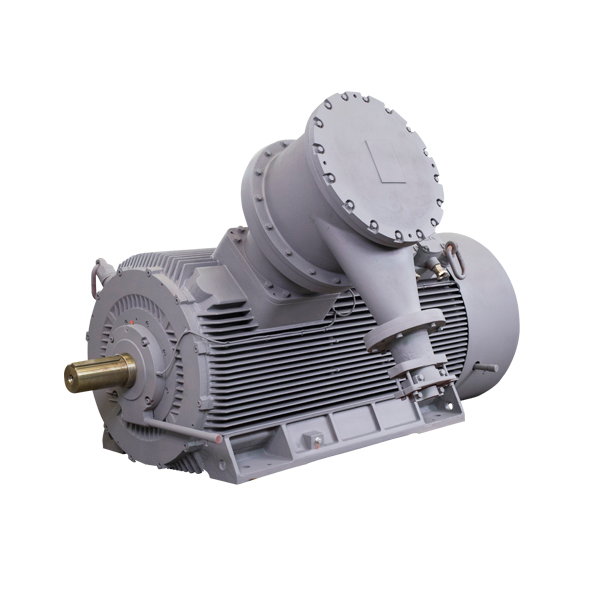

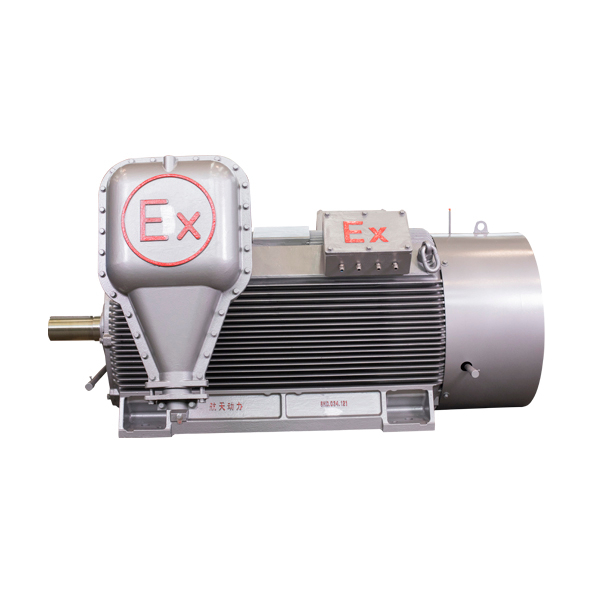

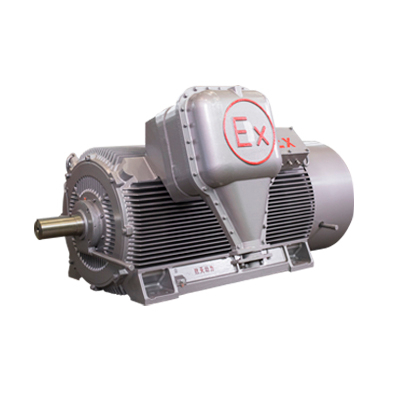

YBX3 隔爆型电动机简介
本系列产品是在YB3系列高压隔爆型三相异步电动机的基础上进行优化设计的，将电机总损耗进一步降低，效率值符合国标GB30254-2013的一级能效标准。该系列产品具有结构紧凑、重量轻、高效、节能、噪声低、振动小、可靠性高、使用寿命长、安装维护方便等优点。
电动机基本安装型式为IMB3(卧式带底脚)，在正常工作条件下，电动机的工作制为连续工作制（S1）；环境空气温度：-20℃～40℃；海拔高度：不超过1000m。
本样本所含电机的基本数据如下：
机座号 ：355 -630；
同步转速：3000r/mi制造其它电压的电动机）；
额定频率：50Hz（也可按订货要求制造60Hz的电动n、1500 r/min 、1000 r/min、750 r/min；
额定电压：6kV、10kV（也可按订货要求机（2极电机除外））；
工作制 ：S1
功率范围：160kW -2240kW；
防爆标志：ExdI Mb、ExdIIAT4 Gb、ExdIIBT4 Gb，也可制成ExdIICT4 Gb（滑动轴承不允许制成ExdIICT4 Gb）；
冷却方式：IC411；
防护等级：IP54，也可制成IP55、IP56、IP65；
环境条件：湿热型，有气候防护场所（TH）；湿热型，无气候防护场所（THW）、干热型，有气候防护场所（TA）；干热型，无气候防护场所（TAW）、热带型，有气候防护场所（T）；热带型，无气候防护场所（TW）、户内、户内防中等腐蚀型（F1）、户内防强腐蚀型（F2）、户外防轻腐蚀型（W）、户外防中等腐蚀型（WF1）、户外防强腐蚀型（WF2）、湿热带（TH）、户外湿热带（WTH）；
该系列产品主要适用于石油、化工、煤炭、电站、冶金、交通运输、纺织、医药、粮食加工等爆炸性气体行业中的风机、水泵、压缩机、破碎机、切屑机床、运输机械等通用机械设备或其它类似机械设备。
YBX3 隔爆型电动机结构特点
1、缩小安装空间实现更高的性能
缩小了电动机安装空间，实现电动机更小的尺寸、更高的性能和可靠性， YBX3系列高效率高压隔爆型三相异步电动机很完美的实现了这些要求，性能可靠，结构紧凑。
2、提高可靠性，电机使用寿命更长
高质量和高可靠性，以达到长使用寿命达目的，电动机机座和端盖采用工艺成熟的高强度铸铁制造，通过空气动力学设计，电动机机座得到优化设计，以优化冷却气流。
YBX3高压紧凑型电机机座采用平行式全散热片，中间缩腰,散热片之间采用不等距分布和非同心圆的组合方式，内部设有四个轴向通风道，机座内绕组端部的空间位置分布轴向平行式散热筋，加大散热面积，以及优质的耐腐蚀防护和表面喷漆，更可以保护电动机长期免受气候影响。双回路冷却，不仅实现了电动机更高的功率密度，而且还可以保证电动机中温度均匀分布，有效延长电动机使用寿命。
3、冷却系统——优化的风路设计
YBX3系列高效率高压隔爆型三相异步电动机以其散热筋的冷却原理，也标示出电机的特征。由于电动机技术的日益发展，单位容量的电动机体积不断缩小，使电动机散热条件趋于增高，为把电动机的热量有效地散走，在发热条件下，需要对电动机散热进行优化设计。
YBX3系列电动机有两个独立冷却风路：内冷却风路和外冷却风路，大部分因损耗产生的热量从定子铁心传递给机座，再被外部冷却气流带走，其余部分损耗产生的热量，其主要是转子损耗和部分定子绕组端部损耗产生的热量，它们由内冷却回路传递给机座。 外部风路的冷却气流吹过散热筋，由于机座缩腰，外部气流沿着散热筋从非传动端流到传动端，机座和散热筋设计能使气流达到较高散热速度，接线盒安装在远离散热筋的位置上，对流线型气流流动无妨碍，定子绕组端部周围的机座内侧设有内散热筋，这对充分散热起到很大作用。 内部风路的冷却是通过非传动端的内风扇使空气流过转子通风孔，在机座与端盖的内散热筋外的气流发生严重紊流，受到彻底的二次冷却，机座起到内、外空气热交换的作用，被冷却的空气朝着与外部冷却空气相同方向，通过机座内 4 个通风管道返回传动端，使电动机的散热比较均匀，达到内、外风路的优化设计。
