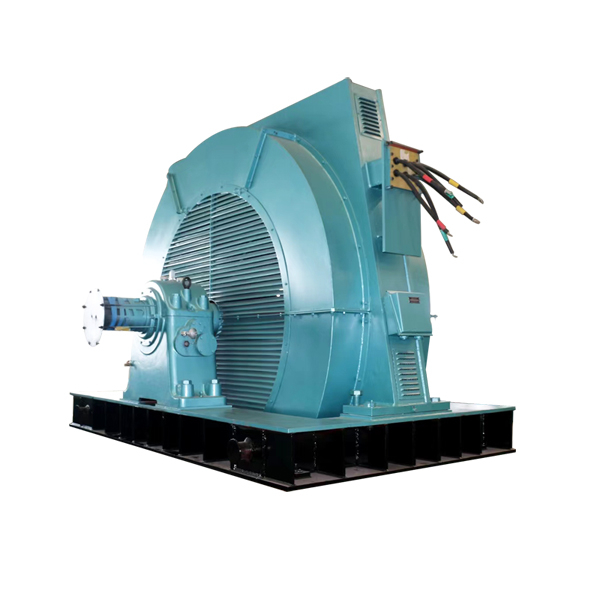

TK型空气压缩机三相同步电动机 概述
TK系列大型三相同步电动机是专门为往复式压缩机配套的同步电动机，是我公司科技人员在总结国内几十年试制TK系列 电动机经验的基础上，通过消化吸收国外先进技术，研制的新一代产品。该系列电动机在安装尺寸、功率等级、电气性能等方面均符合国家标准GB755《旋转电机定额和性能》、机械行业标准JB/T8667.1《大型三相同步电动机技术条件Tk系列》及有关IEC国际标准。该系列电动机更多地采用了近几年电机行业科技进步的先进成果，因此，其结构更趋合理，工艺更加先进，具有结构紧凑、效率离、噪音低、振动小、可靠性高、安装维修方使尊优点。主要用于制冷和化肥行业设备。其起动方式为全压起动，若用户的电网容量不够，可适当降低电压起动。
电动机额定频率为50Hz,电压有3000V、6000V、10000V三种。也可按订货要求制造60Hz或其它电压的电动机。
电动机结构及安装型式为IM7311;在正常条件下，电动机的工作制为连续工作制(S1)。
电动机的额定功率因数为0.9(超前)。
TK型空气压缩机三相同步电动机 结构说明
本系列电动机按结构形式可制成带有转轴和座式轴承(IM7311)及不带转轴和座式轴承(IM5710)两种，根据压缩机的结构而定。电动机的基本防护等级为(IP00),冷却方法一般为开启式(自扇冷却IC01)。也可按要求制成IP00以上的防护等级或其它冷却形式(如管道通风等)。
本系列电动机励磁方式以静止可控硅励磁。
本系列电动机的定子引出线可根据用户養求制成3个、6个、9个或12个。
本系列定、转子绕组绝缘采用B级或F级绝缘材料，温升按B级考核，以利于延长使用寿命；绕组端部有可靠的固定及绑 扎，并采用真空压力浸渍无溶剂漆工艺(VPI)处理.在制造过程中经过多次匝间脉冲耐压及对地耐压试验，电动机绝集性能优良可靠，机械强度好，防潮能力强。
本系列电动机可根据用户需求，可在定子绕组、轴承等重要部位加装测温装置，以保证电动机安全可靠运行。
TK型空气压缩机三相同步电动机 用途
Tk系列大型三相同步电动机主要用于驱动往复式空代压缩机，也可用于驱动水泵、风机等其它通用机械设备。
TK型空气压缩机三相同步电动机 技术数据
| 型号 | 额定值 | 功率因素 cosφ | 效率 % | 堵转 电流 | 堵转 转矩 | 转矩 额定 | 失步 转矩 | 飞轮力矩 (kN-m²) | 重量 Kg | ||||
| 功霜 KW | 电压 V | 电流 A | 转速 r/min | ||||||||||
| 额定 电流 | 额定 转矩 | 牵入 转矩 | 额定 转矩 | ||||||||||
| TK250-10/990 | 250 | 6 | 29 | 600 | 0.9 | 92.5 | 4.54 | 1.37 | 0.77 | 2.10 | 2.0 | 25 | 无轴最挂 |
| TK250-10/10 | 250 | 6 | 29.1 | 600 | 0.9 | 92 | 5.08 | 0.99 | 1.01 | 2.42 | 3.5 | 4.3 | 开启式 |
| TK250-12/1180 | 250 | 6 | 29.1 | 500 | 0.9 | 92 | 4.82 | 1.76 | 0.89 | 2.20 | 5.0 | 4.9 | 无轴悬挂 |
| TK320-12/1180 | 320 | 6 | 36.8 | 500 | 0.9 | 92.4 | 5.73 | 1.20 | 1.15 | 2.46 | 0 | 45 | 双轴伸 |
| TK320-12/1180 | 320 | 6 | 36.8 | 500 | 0.9 | 93.4 | 5.73 | 1.20 | 1.15 | 2.46 | 4.0 | 4.5 | 无轴悬挂 |
| TK320-12/1180 | 320 | 10 | 22.6 | 500 | 0.9 | 91.3 | 5.79 | 1.57 | 1.06 | 2.69 | 8.0 | 4.2 | 无轴悬挂 |
| TK550-12/1430 | 550 | 6 | 62.9 | 500 | 0.9 | 93.9 | 4.67 | 1.03 | 0.99 | 2.35 | 4.9 | 4.6 | 无轴悬挂 |
| TK250-14/1180 | 250 | 6 | 29 | 428 | 0.9 | 91.6 | 4.60 | 1.64 | 0.77 | 2.447 | 5.2 | 3.0 | 无轴悬挂 |
| TK250-14/1180 | 250 | 10 | 17.6 | 428 | 0.9 | 91.1 | 5.98 | 1.44 | 1.07 | 2.70 | 6.0 | 3.7 | 无轴悬挂 |
| TK280-14/1180 | 280 | 6 | 32.7 | 428 | 0.9 | 91.9 | 4.58 | 1.57 | 0.77 | 2.69 | 17 | 3.3 | 无轴悬挂 |
| TK320-14/1430 | 320 | 6 | 37.0 | 428 | 0.9 | 92.1 | 4.87 | 1.06 | 0.95 | 2.17 | 5.0 | 4.7 | 无轴悬挂、大飞轮、集电环正压通风 |
| TK350-14/1180 | 350 | 6 | 41.1 | 428 | 0.9 | 93.1 | 4.13 | 1.46 | 0.70 | 2.20 | 9.8 | 3.4 | 无轴悬挂 |
| TK350-14/1430 | 350 | 10 | 24.7 | 428 | 0.9 | 91.4 | 4.33 | 1.60 | 0.77 | 2.31 | 25 | 4.6 | 无轴悬挂 |
| TK500-14/1730 | 500 | 6 | 57.1 | 428 | 0.9 | 93.0 | 4.80 | 1.27 | 0.89 | 2.41 | 13 | 5.4 | 无轴悬挂、大飞轮 |
| TK550-14/1430 | 550 | 6 | 63.0 | 428 | 0.9 | 94 | 5.46 | 1.42 | 1.05 | 2.23 | 24 | 4.9 | 无轴悬挂 |
| TK630-14/1730 | 630 | 6 | 72.0 | 428 | 0.9 | 93.9 | 5.17 | 0.84 | 1.16 | 2.29 | 20 | 8.5 | 开启式 |
| TK1000-14/1730 | 1000 | 6 | 113 | 428 | 0.9 | 94.9 | 4.84 | 1.23 | 0.93 | 2.22 | 60 | 9.7 | 双轴伸 |
| TK250-16/1430 | 250 | 6 | 29.4 | 375 | 0.9 | 91.5 | 5.59 | 1.28 | 0.99 | 2.35 | 10 | 3.6 | 无轴悬挂 |
| TK250-16/1430 | 250 | 10 | 17.6 | 375 | 0.9 | 91.0 | 5.69 | 2.12 | 0.90 | 2.97 | 50 | 4.7 | 无轴悬挂 |
| TK450-16/1430 | 400 | 6 | 52.0 | 375 | 0.9 | 93.5 | 5.12 | 1.03 | 1.03 | 2.36 | 13 | 85 | 大飞轮 |
| TK500-16/1430 | 500 | 6 | 57.0 | 375 | 0.9 | 93.5 | 5.08 | 0.99 | 1.05 | 2.33 | 34 | 72 | 集电环正压通风 |
| TK550-16/1730 | 550 | 6 | 63.2 | 375 | 0.9 | 93.8 | 4.91 | 1.34 | 0.86 | 2.26 | 30 | 95 | 管道通风 |
| TK630-16/1730 | 630 | 6 | 73.0 | 375 | 0.9 | 93.9 | 4.56 | 1.14 | 0.84 | 2.03 | 32 | 64 | 无转悬挂、 集电环正压通风 |
| TK630-16/1730 | 630 | 6 | 72.0 | 375 | 0.9 | 94.1 | 5.63 | 0.99 | 1.18 | 2.32 | 55 | 11.8 | 大飞轮 |
| TK630-16/1730 | 630 | 10 | 43.5 | 375 | 0.9 | 93.1 | 6.56 | L65 | 1.19 | 2.64 | 7.2 | 无转悬挂： 集电环正压通风 | |
| TK800-16/1730 | 800 | 6 | 91.0 | 375 | 0.9 | 94.2 | 5.32 | 0.91 | 1.21 | 2.06 | 30 | 10.3 | 集电环正压通风 |
| TK1000-16/1730 | 1000 | 6 | 116 | 375 | 0.9 | 94.2 | 5.63 | 1.39 | 1.05 | 2.5 | 30 | 22 | 管道通风 |
| TK1250-16/2150 | 1250 | 6 | 141 | 375 | 0.9 | 95.0 | 4.69 | 1.19 | 0.87 | 2.15 | 49 | 16.1 | 集电环正压通风 |
| TK1250-16/2150 | 1250 | 10 | 85.0 | 375 | 0.9 | 94.6 | 5.88 | 1.06 | 1.27 | 2.14 | 80 | 73 | 集电环正压通风 |
| TK1500-16/2150 | 1500 | 6 | 169 | 375 | 0.9 | 95.3 | 5.37 | 0.92 | 1.21 | 2.14 | 78 | 16.6 | 集电环正压通风 |
| TK1800-16/2150 | 1800 | 6 | 203 | 375 | 09 | 95.5 | 5.67 | 1.09 | 1.25 | 1.91 | 86 | 14.0 | 开启式 |
| TK300-18/1430 | 300 | 6 | 34.7 | 333 | 0.9 | 92.5 | 6.21 | 1.35 | 1.17 | 2.90 | 35 | 8.56 | 开启式 |
| TK355-18/1430 | 355 | 6 | 41.0 | 333 | 0.9 | 92.7 | 6.43 | 1.45 | 1.22 | 2.48 | 10 | 6.5 | 双轴伸、 集电环正压通风 |
| TK355-18/1430 | 355 | 10 | 25 | 333 | 0.9 | 91.4 | 4.24 | 1.45 | 0.68 | 2.44 | 10 | 7.15 | 双轴伸、 集电环正压通风 |
| TK400-18/1430 | 400 | 6 | 46.5 | 333 | 0.9 | 93.0 | 6.25 | 1.36 | 0.97 | 2.57 | 55 | 11.1 | 集电环正压通风 |
| TK500-18/1430 | 500 | 6 | 58 | 333 | 0.9 | 93.2 | 4.64 | 0.96 | 0.87 | 2.04 | 45 | 11.9 | 管道通风 |
| TK550-18/1730 | 550 | 6 | 62.9 | 333 | 0.9 | 93.8 | 4.65 | 1.48 | 0.79 | 2.45 | 29 | 5.94 | 无轴悬挂、 集电环正压通风 |
| TK710-18/1730 | 710 | 6 | 80.3 | 333 | 0.9 | 94.0 | 4.66 | 1.43 | 0.79 | 2.40 | 35 | 6.53 | 无轴悬挂 |
| TK800-18/1730 | 800 | 6 | 90.0 | 333 | 0.9 | 94.5 | 4.50 | 0.89 | 0.91 | 2.27 | 35 | 7.00 | 无轴悬挂 |
| TK800-18/1730 | 800 | 10 | 54.9 | 333 | 0.9 | 93.7 | 5.33 | 1.01 | 1.10 | 2.42 | 40 | 7.80 | 开启式 |
| TK1000-18/1730 | 1000 | 6 | 113 | 333 | 19 | 94.5 | 4.86 | 0.95 | 0.90 | 2.2 | 39 | 11.0 | 开启式 |
| TK1250-18/2150 | 1250 | 6 | 141 | 333 | 0.9 | 94.7 | 4.59 | 1.35 | 0.791 | 2.07 | 92 | 16.1 | 集电环正压通风 |
| TK1800-18/2150 | 1800 | 6 | 202 | 333 | 0.9 | 95.1 | 5.30 | 0.96 | 1.17 | 2.11 | 100 | 17.5 | 集电环正压通风 |
| TK2500-18/2600 | 2500 | 6 | 280 | 333 | 0.9 | 95.6 | 5.86 | 1.56 | 1.06 | 2.21 | 200 | 25.0 | 集电环正压通风 |
| TK2800-18/2600 | 2800 | 6 | 313 | 333 | 0.9 | 95.7 | 5.27 | 1.34 | 0.97 | 2.12 | 200 | 27.0 | 集电环正压通风 |
| TK3000-18/2600 | 3000 | 6 | 334 | 333 | 0.9 | 96.0 | 5.72 | 1.46 | 1.05 | 2.16 | 215 | 28.3 | 集电环正压通风 |
| TK400-20/1730 | 400 | 0 | 46.0 | 300 | 0.9 | 93.1 | 6.14 | 1.93 | 1.04 | 3.09 | 50 | 11.9 | 大飞轮、 集电环正压通风 |
| TK550-20/2150 | 550 | 6 | 63.0 | 300 | 0.9 | 93.3 | 4.79 | 1.25 | 0.84 | 2.32 | 60 | 12.0 | 集电环正压通风 |
| TK550-20/2150 | 550 | 10 | 39.0 | 300 | 0.9 | 93.0 | 4.26 | 1.08 | 0.74 | 2.46 | 49 | 11.7 | 集电环正压通风 |
| TK630-20/2150 | 630 | 6 | 73.0 | 300 | 0.9 | 93.7 | 5.59 | 1.01 | 1.17 | 2.29 | 55 | 11.0 | 开启式 |
| TK630-20/2150 | 630 | 10 | 44.0 | 300 | 0.9 | 93.1 | 6.19 | 1.57 | 1.10 | 2.77 | 54 | 11.8 | 开启式 |
| TK800-20/2150 | 800 | 6 | 92.0 | 300 | 0.9 | 94.0 | 6.5 | 0.60 | 0.60 | 1.80 | 74 | 11.0 | 开启式 |
| TK800-20/2150 | 800 | 10 | 55.2 | 300 | 0.9 | 93.7 | 5.0 | 149 | 0.87 | 2.4 | 54 | 12 | 开启式 |
| TK1850-16/2150 | 1850 | 6 | 208 | 375 | 0.9 | 95.5 | 5.6 | 0.97 | 1.27 | 2.1 | 8.0 | 17 | 双轴伸、 集电环正压通风 |
| TK2800-16/2150 | 2800 | 6 | 312 | 375 | 0.9 | 94.5 | 4.9 | 1.29 | 0.89 | 1.93 | 15 | 22 | 双轴伸、 集电环正压通风 |
| TK2800-16/2600 | 2800 | 10 | 188 | 375 | 0.9 | 95.9 | 3.6 | 0.78 | 0.70 | 1.85 | 22 | 开启式 | |
| TK2800-18/2600 | 2800 | 10 | 188 | 333 | 0.9 | 95.9 | 4.3 | 0.89 | 0.90 | 1.86 | 15 | 26 | 集电环正压通风 |
| TK4900-18/2600 | 4900 | 6 | 543 | 333 | 0.9 | 96.7 | 3.9 | 0.76 | 0.82 | 1.85 | 30 | 32 | 集电环正压通风、 滑环在轴承外侧 |
| TK5000-18/2600 | 5000 | 6 | 554 | 333 | 0.9 | 96.7 | 3.9 | 0.75 | 0.81 | 1.84 | 30 | 32 | 集电环正压通风、 滑环在轴承外侧 |
| TK5200-18/2600 | 5200 | 10 | 348 | 333 | 0.9 | 96.4 | 4.4 | 0.84 | 0.94 | 1.90 | 25 | 34 | 集电环正压通风、 滑环在轴承外侧 |
| TK1800-20/2150 | 1800 | 6 | 201 | 300 | 0.9 | 95.6 | 4.9 | 1.21 | 0.92 | 2.32 | 116 | 17 | 集电环正压通风 |
| TK2500-20/2600 | 2500 | 10 | 208 | 300 | 0.9 | 96.0 | 4.6 | 0.76 | 1.05 | 2.03 | 180 | 27 | 管道通风、 轴伸端带对枪 |
| TK2900-20/2600 | 2900 | 6 | 325 | 300 | 0.9 | 95.8 | 4.7 | 1.10 | 0.80 | 2.0 | 441 | 33 | 集电环正压通风、 整体法兰 |
| TK3800-20/2600 | 3800 | 6 | 423 | 300 | 0.9 | 96.2 | 5.2 | 1 | 1.0 | 2.0 | 313 | 31 | 集电环正压通风、 整体法兰 |
| TK3800-20/2600 | 3800 | 10 | 254 | 300 | 0.9 | 96.2 | 4.4 | 0.90 | 0.88 | 1.95 | 298 | 30 | 集电环正压通风、 整体法兰 |
| TK4800-20/3250 | 4800 | 6 | 532 | 300 | 0.9 | 96.5 | 4.3 | 0.6 | 0.98 | 1.8 | 539 | 41 | 无刷、整体法兰 |
| TK4000-22/3250 | 4000 | 10 | 269 | 273 | 0.9 | 95.7 | 5.3 | 1.35 | 0.98 | 2.15 | 627 | 43 | 集电环正压通风、 光轴伸 |
| TK4800-22/3250 | 4800 | 10 | 321 | 273 | 0.9 | 95.5 | 5.4 | 1.10 | 1.10 | 2.0 | 588 | 41 | 集电环正压通风、光轴伸： |
| TK2500-24/2900 | 2500 | 6 | 280 | 250 | 0.9 | 95.6 | 4.8 | 0.99 | 0.98 | 2.15 | 372 | 27 | 集电环正压通风、光轴伸 |
| TK2500-24/2900 | 2500 | 10 | 168 | 250 | 0.9 | 95.5 | 5.5 | 1.10 | 1.10 | 2.25 | 392 | 27 | 集电环正压通风、 光轴伸 |
