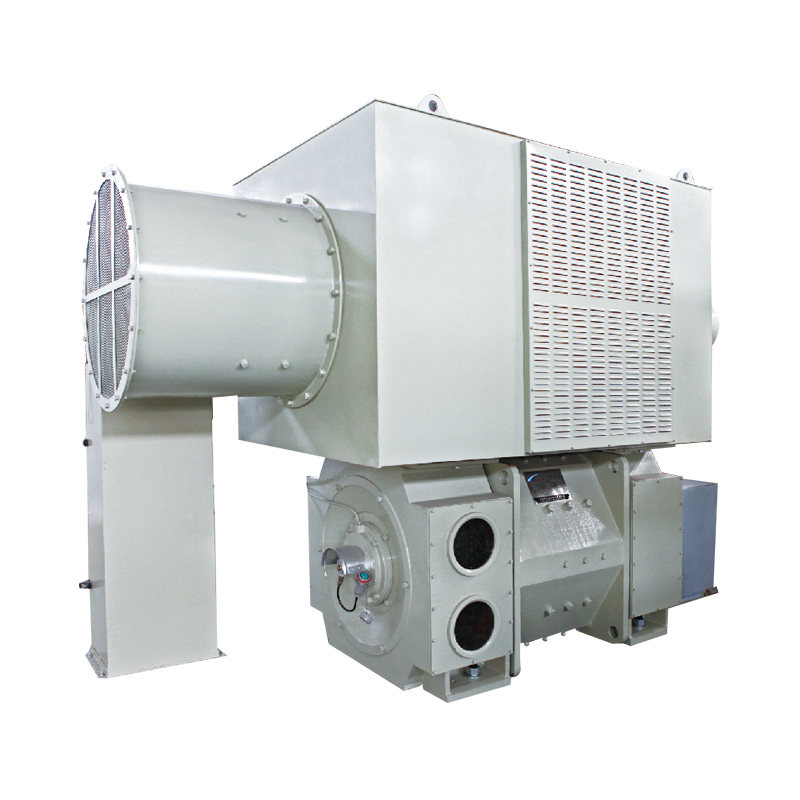

ZJ50-1000直流电机

ZJ50-1000直流电机 概述

本公司开发的ZJ500-1000型直流电动机是吸收了国内外直流电动机设计制造领域的新技术、新工艺，集中了科技力量，利用ANSOFT软件、ANSYS 软件和FLUENT软件合理优化设计而成，是为勘探开发油气资源而开发研制的大功率高转速直流电动机。

ZJ500-1000型直流电动机输出功率大（ 额定功率1000kW），比国内其他同类(额定功率800kW)更能满足中深井钻井作业的要求。

ZJ500-1000型直流电动动机的性能、外形安装尺寸及技术要求均符合国家标准(GB997)和国际电工委员会标准( IEC34-7) ,电机各部分机械尺寸、公差均符合国际标准化委员会标准( ISO)。

ZJ50-1000直流电机 使用条件及产品特点

ZJ500-1000型直流电动机可以安装在环境条件比较恶劣的场合，但必须选择正确的冷却方法和防护等级，以保持电机内部的清洁。

本电机的供电电源采用静止整流电源，也可采用直流发电机电

源。当电动机采用静止整流电源供电时，整流器的脉波数应不小于6，在额定基速、额定电压和额定负载电流下，电源的峰值纹波因数不超过10%。

ZJ500-1000型直流电动机采用国内领先水平的全迭片结构机座，具有体积小，重量轻等优点。适用可控硅整流电源，在负载电流的迅速变化下，电动机有良好的换向性能。该电机采用国际上先进的杜邦(DuPont)绝缘材料和摩根( Morgan ) 电碳材料,主极线圈热压成型，换向器螺旋槽、斜刷握等先进结构。电机具有大功率、高转速、大转矩、直接测温、现场反馈转速、恒功调速范围宽，高效率，高可靠性等特点。电机转速可无级调节能满足各种作业需要整个定子和转子采用无溶剂漆真空压力浸渍处理(VPI)，使绕组具有良好的抗潮能力和机械强度，并且绝缘和导热性能优良。

定子焊接联线、换向器升高片采用了TIG焊接等先进制造工

电枢铁心由硅钢片叠装而成，具有良好的导磁性能。电动机全部采用进口的滚动轴承，不停机加油结构，满足实际工况的要求。

ZJ50-1000直流电机 主要技术参数：

励磁方式：他励

功 率：1000kW

转 速：1200/1500rpm

额定电压：750V

额定电流：1410A

绝缘等级：H级

励磁电压：315V

励磁电流：17A

工 作制：S1

安装形式：IM1001

冷却方式：IC666

防护等级：IP54

转速反馈器件：电机非轴伸端配备光电编码器(德国P+F产)

电 压：DC12V

脉冲数：1024/转
