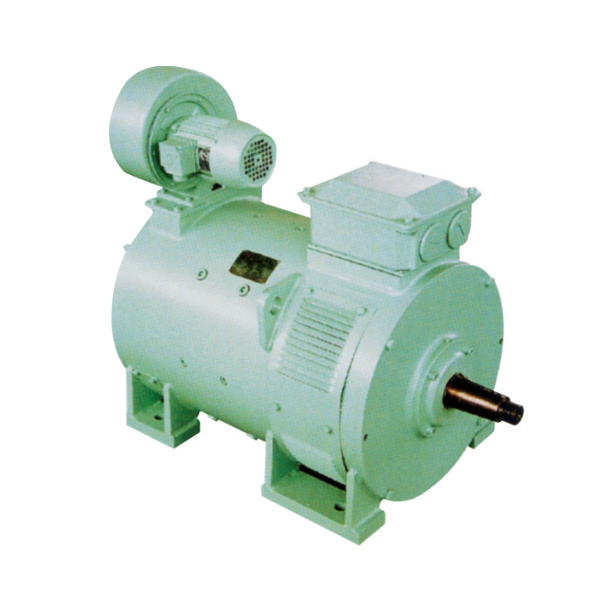

ZJJ-802--ZZJ-824 直流电动机

概述

ZZJ-800系列轧机辅传动直流电动机的功率、等级、性能、外形安装尺寸均符合国际电工委员会标准IEC34-13《超重、冶金用辅机电动机技术规范》和国家标准GB5227-85《轧机辅传动直涼电动机》，电机各部分机械尺寸公差符合国际标准化委员会标准（ISO ）。可以与国外进口800系列电机互换使用。

本系列电动机允许可逆运转，具有优良的过载特性，特别适用干频繁起制动要求的机械传动，如轧钢机辅传动设备、起置机、挖掘机等。

使用条件

1、本系列电动机适用的环境空气温度为-30℃到+40℃，海拨不超过1000米的场所。

2、本系列电动机的供电电源采用静止整流电源或直流发电机电源。

产品性能

1、本系列电动机绝缘等级为F级。

2、电动机的额定电压有220V, 440V二种，根据需要也可派生出其他等级电压。

3、电动机的励磁方式有串励、复励、并励和他励，他励电动机的励磁绕组电压为220V,根据需要他励电压也可制成110V。复励电动机的串并比在外通风连续定额（S1 ）或全封闭短时定额（S2-60分钟）时为50%左右。

4、机座号为802-818,额定电压为220V的电动机允许在500V及以下运行。机座号为820-824；额定电压为220V的电动机允许在440V及以下运行。

5、额定电压为220V的电机，可以提高外施电压，使转速增加到额定转速的二倍。他、并励电机可以削弱磁场使转速増加到额定转速的二倍。

6、本系列电动机允许按表1规定的最大运行转矩运行，但时间不超过15秒。

结构特点

本系列电动机采用圆形整体机座，结构坚固。换向片与竖板为整体结构。转轴材料为合金钢，能承受频繁的冲击和振动。定子铁心由优质钢板叠片而成，适应可控硅整流电源。电枢铁心由冷轧硅钢片叠装而成，有良好的导磁性能。定子磁极和电枢采用无溶剂真空压力浸渍处理（VPI ）,具有优良的绝缘性能。换向片与电枢线圈采用钨极情性代体保护焊（TIG）,具有良好的电代性能和机械强度。

ZZJ-810-824机座号，并、他激电动机带补偿绕组，在负载突变时，具有良好的换向性能和过载能力。

本系列电动机采用锥形轴伸，锥度为1:10,轴伸带有轴伸键，止动垫圈和螺母。

本系列电动机具有滾动轴承不停机加油结构。

五、工作制、防护等级、冷却方法和安装形式

1、本系列电动机的工作制有外通风连续定额（S1 ）,全封闭短时定额（S2-30分钟），（S2-60分钟）及全封闭周期工作定额（S3-30% ）三种。

2、本系列电动机防护等级有IP23利P44二种。

3、木系列电动机冷却方法有IC06 （自带风机冷却）IC37进出气管道通风冷却和IC0040 （封闭式机壳冷却）三种。

4、本系列电动机的安装型式有IMI004 （端盖式轴承，卧式底脚安装，锥形双轴伸）及IMI003（端盖式轴承，卧式底脚安装，锥形单轴伸）二种。用户如需其他类型工作制、防护等级、冷却方法和安装型式可另行商定。

附件和备件

根据用户需要本系列电机，可配套供应测速发电机，加热器和温度继电器等附件。 根据用户需要并在合同中注明，毎台电机可随机供应备件电刷一套。

电动机的额定数据

注:

1、802机座号有三种规格,电动机安装尺寸相同,但电磁设计不同。

2、820、822、824机座号为试制产品规格。

3、为获得调速电动机的调整范围,允许带少量串激绕组。

4、本系列任何一种熔格电机的电压,可制成220V或440V。但他助、并助电压均为220V,断线周期工作制[S3]指在周期5分钟内,

负载时间1.5分钟,不通电时间3.5分钟。但他、并励磁场线圈连续通电。

5、全封闭小时工作制和30分钟工作制(S2)在负载卸去时各种线翻都不通电。

6、最大安全转速为电动机在机械上能安全运行的最大转速。

表1
