YBFJ 轧钢变频同步电机

YBFJ 轧钢变频同步电机 概述

YBFJ系列中型低压变频调速三相异步电动机（机座号355～560）是我公司为了适应异步电动机变频调速技术的发展趋势，满足市场需求，吸取国内外同类电机之优点并采用计算机优化设计、同时结合我公司几十年设计制造低压大功率三相异步电动机的经验而开发的新系列产品。

本系列电动机采用计算机辅助设计技术，使电机与变频器匹配更合理，同时电机效率、功率因数设计较高，能够减小变频器的容量，降低控制系统成本。电动机槽配合、槽形 、绕组分布形式都做了特殊考虑，抑制和减少谐波所产生的不良影响。每相绕组的首末匝绝缘都作了特殊处理，保证在电压峰值的作用下，绕组绝缘不击穿。电动机的电磁负荷设计留有一定的裕度，既能保证电机在高频时的过载能力又能在低频运行时保持恒转矩输出。

本系列电动机具有调频性能好、节能、噪声低、振动小、运行安全可靠等优点。功率等级、电气性能均符合国家标准GB/T755-2019《旋转电机 定额和性能》和国际电工委员会（IEC）标准。功率从200kW～1400kW，极数为6、8P，额定电压690V及其他常用电压380V，660V 等，额定频率50Hz或其他频率，变频范围0～100Hz。

本系列电动机防护等级为IP55，YBFJ355~YBFJ560冷却方法为IC416，即电机非轴伸端带独立电源的冷却风机，保证电机在低频运行时风路的风量和风压。

YBFJ 轧钢变频同步电机 结构说明

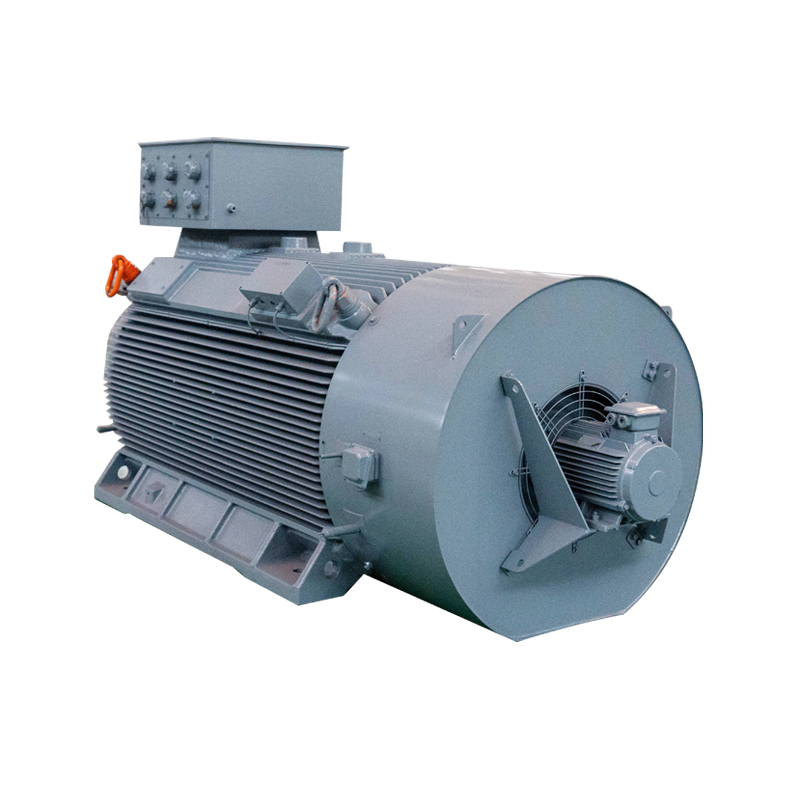

YBFJ355~YBFJ560电动机采用圆筒式散热筋结构，机座采用铸铁机座，结构合理、外形流畅、工艺稳定。

YBFJ355~560电机定子采用外装压结构，F级绝缘，端部有可靠的固定和绑扎，并采用真空压力浸渍无溶剂漆工艺（VPI）处理，因此电动机的绝缘性能优良可靠、机械性能好、防潮能力强。

转子分为铸铝鼠笼转子和铜条铸铝鼠笼转子，铸铝鼠笼转子采用离心式铸铝，性能稳定；铜条鼠笼转子采用先进可靠的焊接工艺，并经槽内紧固工艺处理。

主接线盒防护等级为IP55，一般YBFJ355~YBFJ560装于电机侧面，也可按定货要求装于电机顶部。主接线盒内外均设有接地端子。对于大功率大电流三相异步电动机的接线盒，均把接线盒内六根接线螺栓改为三根接线铜排，以增大导电的截面积，三根接线铜排为阶梯形分布，便于用户接线和增大相间爬电距离，并且增大接线合内腔和外形尺寸，便于用户接线电缆的连接。

电动机设有定子、轴承测温装置，防潮加热器，编码器等视用户需要而定，如需其他保护措施可另行协商。

YBFJ 轧钢变频同步电机 用途

本系列电动机适用于驱动各种需要调速的机械装置中，如水泵、风机、提升机、轧钢机等，广泛应用于钢铁、冶金、轻工、纺织、化工、石油、建筑等行业。

YBFJ 轧钢变频同步电机 使用条件

海拔：不超过1000m；

环境温度：-10℃~+40℃；

额定电压：690V；

额定频率：50Hz；

YBFJ 轧钢变频同步电机 技术数据
