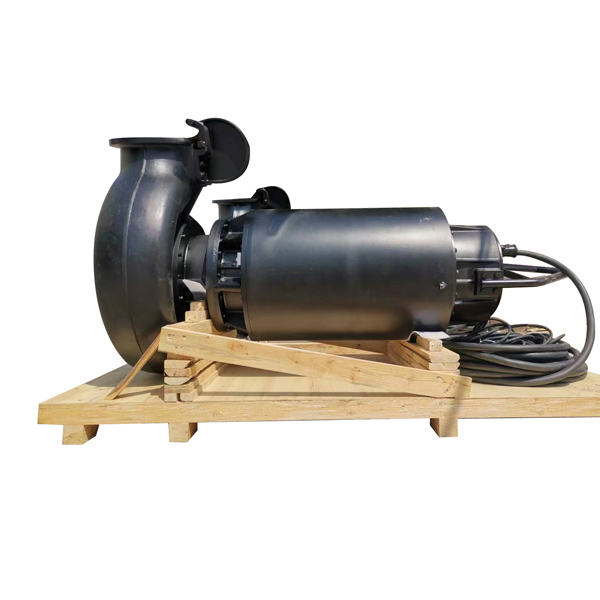

YGZH 潜水泵电机型式
1、电动机为干式潜水三相异步电动机。
2、电动机的外壳防护等级为IP68，应符合GB／T4942．1—2006的规定。
3、电动机的冷却为水外冷却，电动机内部空气循环的方式彳耠IC6AIW8(见(}BIT 1993--1993)。
4、电动机结构及安装型式为IMVI(．见GB／T997--2003)。
5、电动机的定额是以连续工作制(S1)为基准的连续定额。
电动机型号由汉语拼音字母和阿拉伯数字构成，具体如下：
示例：200 kW、6极、10 kV、355机座号高压三相异步潜水电动机的表示方法为： YQG200／355-6 。
YGZH 潜水泵电机基本参数
1、电动机的额定频率为50 I-Iz，额定电压为380 V、660 V、3 kV、6 kV、10 kV。
2、电动机的机座号与转速及功率的对应关系应按表l、表2的规定。
YGZH 潜水泵电机安装及外形尺寸
电动机与潜水泵的上下端盖的连接主要尺寸及公差应符合图l及表3的规定，外形尺寸应不大于图I 及表3的规定。
表1转速及功率的对应关系(380 V～660V)
| 机座号 | 定子铁心外径mm | 同步转速 r/min | 可选电压v | |||||
| 1500 | 1000 | 750 | 600 | 500 | 375 | |||
| 功率 kW | ||||||||
| 315 | 520 | 160 | 132 | 110 | — | — | — | 380 660 |
| 185 | 160 | 132 | 110 | — | — | |||
| 200 | 185 | 160 | 132 | 110 | — | |||
| 220 | 200 | 185 | 160 | 132 | — | |||
| 250 | 220 | 200 | 185 | 160 | — | |||
| 280 | 250 | 220 | 200 | 185 | — | |||
| 355 | 590 | 250 | 220 | 200 | 185 | 160 | 110 | |
| 280 | 250 | 220 | 200 | 185 | 132 | |||
| 315 | 280 | 250 | 220 | 200 | 160 | |||
| 355 | 315 | 280 | 250 | 220 | 185 | |||
| 400 | 670 | 315 | 280 | 250 | 220 | 185 | 132 | |
| — | 315 | 280 | 250 | 200 | 160 | |||
| — | — | 315 | 280 | 220 | 185 | |||
| — | — | — | 315 | 280 | 200 | |||
| — | — | — | — | 315 | 220 | |||
表2 转速及功率的对应关系(3kV~10kV)
| 机座号 | 定子铁心外径mm | 同步转速r/min | 可选电压kV | |||||||
| 1500 | 1000 | 750 | 600 | 500 | 375 | 300 | 250 | |||
| 功率kW | ||||||||||
| 355 | 590 | 250 | 220 | 200 | — | — | — | — | — | 3 6 |
| 280 | 250 | 220 | 200 | — | — | — | — | |||
| 315 | 280 | 250 | 220 | 200 | — | — | — | |||
| 355 | 315 | 280 | 250 | 220 | — | — | — | |||
| 400 | 670 | 315 | 280 | 250 | 220 | 185 | — | — | — | |
| 355 | 315 | 280 | 250 | 200 | — | — | — | |||
| 400 | 355 | 315 | 280 | 220 | — | — | — | |||
| 450 | 400 | 355 | 315 | 280 | 200 | — | — | |||
| 500 | 450 | 400 | 355 | 315 | 220 | — | — | |||
| 450 | 740 | 500 | 450 | 400 | 355 | 280 | 250 | 220 | — | |
| 560 | 500 | 450 | 400 | 315 | 280 | 250 | — | |||
| 630 | 560 | 500 | 450 | 355 | 315 | 280 | — | |||
| 710 | 630 | 560 | 500 | 400 | 355 | 315 | ||||
| 500 | 850 | — | 800 | 500 | 450 | 355 | 200 | 160 | 110 | 6 10 |
| — | 900 | 560 | 500 | 400 | 220 | 185 | 132 | |||
| = | 1000 | 630 | 560 | 450 | 250 | 200 | 160 | |||
| 560 | 950 | 1000 | 630 | 560 | 500 | 280 | 220 | 160 | ||
| — | 1120 | 710 | 630 | 560 | 315 | 250 | 185 | |||
| — | 1250 | 800 | 710 | 630 | 355 | 280 | 200 | |||
| 630 | 990 | — | 1120 | 900 | 560 | 450 | 355 | 280 | 200 | |
| 1250 | 1000 | 630 | 560 | 400 | 315 | 220 | ||||
| 1400 | 1120 | 750 | 630 | 450 | 355 | 250 | ||||
| — | — | — | — | — | 500 | 400 | 280 | |||
| 710 | 1120 | — | — | — | 710 | 560 | 450 | 315 | ||
| — | — | — | 800 | 630 | 500 | 355 | ||||
YGZH 潜水泵电机技术要求
1、电动机应符合本标准的要求，并按经规定程序批准的图樟及技术文件制造。
2、在下列使用条件下.电动机应能连续额定运行。
3、电动机宪全潜入水中.以电动机轴伸端面为基准，其潜人水下深度不超过5 nu
4、最高环境水温随季节变化.但环境水温度不超过+40亡。
注；如电动机潘水温度高于40 €的条件下便用时・应UcGB 755-2000的規定执行。
5、电动机为湿热型.具有防潮.防雾.防盐雾的功能•
6、电动机运行期间电源电压和频率与额定值的偏差应按GB 755-2000的規定。
注：效率用间接法测定。在确定电动机的总损耗时，绕组的电阻损耗应换算到B级绝缘基准工作温度时的数值，杂散损耗按额定输入功率的0.5%计。
