HZJ 石油转井平台电机

HZJ 石油转井平台电机 概述

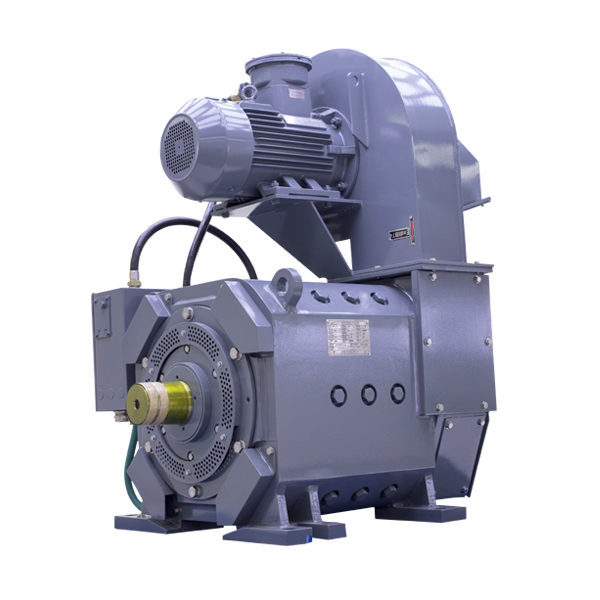

本公司开发的 HZJ-01 系列直流电动动机是吸收了国内外直流电动机设计制造领域的新技术、新工艺，集中了科技力量，利用 ANSOFT 软件、ANSYS 软件和 FLUENT 软件合理优化设计而成，是为勘探开发油气资源而开发研制的大功率串励直流电动机。该电机可作为直流电传动钻机的泥浆泵电机、转盘电机或绞车电机。根据接线盒方向（从传动端视）的不同，电机可分为 HZJ-01（右侧）和HZJ-01A（左侧）两种型号。HZJ-01B 电机从传动端视风机装在左侧，其他与 HZJ-01 电机完全相同。冷却风机为 BL-13 离心式防爆通风机。

HZJ 石油转井平台电机 基本数据

各部位温升限值：

轴承型号及润滑脂牌号：

电刷：

质量：

螺栓紧固力矩：

结构参数：

绕组电阻：

HZJ 石油转井平台电机 结构介绍

HZJ-01、HZJ-01A、HZJ-01B 直流电动机是采取强迫通风的四极串励直流电动机，该电机为卧式、 单轴伸、双轴承支撑结构。由定子、电枢、前后端端盖、接线盒、风机等组成。

定子

定子部分由机座、主极和换向极等组成。机座为八方压型焊接结构机座，它既是电机磁路的一部分，又是电机的主要结构部件，在机座换向器端开有二大、一小观察窗孔，以便更换电刷、维护保养换向器和刷握系统。工作时，这些观察窗孔用观察孔盖盖严。主极线圈分交叉、开口两种形式，为双层平绕结构，每个线圈 14 匝，线圈内表面装有护框，线圈为整体压型结构。换向极线圈为扁绕结构，每个线圈 15 匝，线圈内表面装有护框。

主极铁芯为叠片结构。换向极铁芯为整体结构。定子经真空压力浸漆处理，这样就使线圈与铁芯和机座形成一个整体，提高了电机的可靠性。

电枢

电枢由转轴、电枢铁芯、换向器、电枢线圈、均压线等组成。电枢冲片采用 0.5mm 厚的优质冷轧硅钢片冲制。电枢共有 46 个槽，电枢绕组为单迭绕组，每台共 46 个线圈，每个线圈有 4 个元件。元件的导线采用聚酰亚胺薄膜绕包线，元件在槽内的排列为交叉竖放。均压线每槽两根，共 92 根，电枢线圈直线部分用槽楔固定，换向器端端接部分用无纬带绑扎，传动端端接部分用非磁性钢丝绑扎。

换向器为拱式结构。换向器成型稳定后，用青铜焊条把换向器螺栓头与压圈点焊住，以防运行中螺栓松动。换向器表面车有螺旋槽，以利于换向器、电刷散热，又可增加电刷使用寿命。换向器前端V 形云母环伸出部分粘有聚四氟乙烯保护带，提高了换向器的耐电弧能力和密封防潮性能。

电枢线圈和均压线的线头与换向器升高片采用了 TIG 焊接，焊接处具有良好的机械性能和电气性能。

电枢装配完成后经真空压力浸漆处理。

刷架系统

电机有四个刷握，刷握是反应式结构，每个刷握通过刷杆用压板固定在机座上。刷握的等分精度，靠机座加工保证，不需要调整。每个刷握有三块二分裂式电刷，电刷牌号为 T900，电刷压力为 40±4N。

前后端盖

前后端端盖与机座均为过盈配合。前端盖内侧装有飞弧环，用来减弱可能产生的环火对电机的危害。

接线盒

当接线盒内装有风压开关、辅助开关、接线柱、接线头、二十芯电联接器和防爆隔兰等。当电机检修或遇到紧急情况需要停车时，按下接线盒旁辅助开关按钮，按钮开关就由闭合位转换为断开位，插上锁销装置，锁上铜锁，这样就可以通过控制部分断开主回路，使电机停车。当风机发生故障，接线盒内的风压≤100Pa 时，风压开关由闭合位转换为断开位，电动机会自动停车。

风机

该电机自带蜗壳离心式风机，用于电机的冷却散热。冷却空气从换向器端进入，用传动端排出。在机座换向器端和接线盒之间，装有防爆挠性连接管，将电机内部高压风引入接线盒，使接线盒保持正压。

其他

在电机内换向器端底部装有 220V、200W 单相加热器一只，电机长时间停机时，需接通 220V 交流电源，防止电机受潮。在电机内换向器端底部装有两个 G3/8″螺塞，当电机内部有油水时，旋开螺塞，可将水排掉。
